Aurinkovesipumpun kuivakäyntisuojaus ja ohjaimen suojaus: Täydellinen 2026 opas

Kysy mistä tahansa pumppukorjaamosta, mikä tappaa enitenaurinkopumputja saat yhden vastauksen paljon useammin kuin mikään muu: kuivuminen. Ilman vettä pyörivä pumppu menettää jäähdytyksensä, voitelunsa ja moottorinsa muutamassa minuutissa - joskus sekunnissa. Hyvä uutinen on, että kuivakäynti on myös ehkäistävissä oleva vika koko järjestelmässä. Lähes kaikissa moderneissa aurinkopumppusäätimissä on sisäänrakennettu suoja; Ongelmana on, että useimmat käyttäjät eivät koskaan kytke sitä kunnolla, eivät koskaan aseta kynnysarvoja eivätkä koskaan ymmärrä, mitä hälytys kertoo. Tässä oppaassa kerrotaan, kuinka kuivakäyntisuojaus ja ohjaimen suojaus todella toimivat, kuinka ne kytketään oikein ja kuinka vianetsintä hälytyksistä, jotka pysäyttävät pumpun kentällä. Taizhou Lead Pump Co., Ltd. valmistaa aurinkopumppuja 220 W:sta 15 000 W:iin – sekä pumput että ohjaimet – joten tämä on kirjoitettu tehtaan kerroksesta, ei tuoteesitteestä.

1. Miksi Dry Run on tappaja numero yksi

Uppopumppu elää vedessä syystä. Sen ympärillä oleva vesi tekee kolmea tehtävää kerralla: se jäähdyttää moottoria, voitelee laakerit ja tiivisteet sekä kuljettaa lämpöä pois. Kun vedenpinta laskee ja pumppu käy, kaikki kolme pysähtyvät samalla hetkellä. Kuivakäyntimoottori voi saavuttaa vahingolliset lämpötilat alle minuutissa, ja aurinkopumpussa, joka käy usein ilman valvontaa koko päivän, ei ole kuljettajaa, joka seisoo vieressä painamassa kytkintä.

Aurinkoenergiajärjestelmissä kuivakäynnille on kolme yleistä syytä:

· Kaivon tyhjennys – pumppu tuottaa enemmän kuin kaivo pystyy täyttämään, joten veden taso laskee imurajan alapuolelle.

· Matala vedenpinta – kausiluonteinen kuivuus tai säiliö-/jokilähde, joka tyhjenee odotettua nopeammin.

· Esitäyttö häviää (pintapumput) – ilmaa pääsee imulinjaan, pumppu pyörii ilmalla ja ylikuumenee.

Koska aurinkopumppu toimii aina auringonpaisteessa, kuivakäynti voi helposti kestää tunteja ennen kuin kukaan huomaa. Siksi suojaus ei ole valinnainen - se on järjestelmän tärkein yksittäinen lisävaruste.

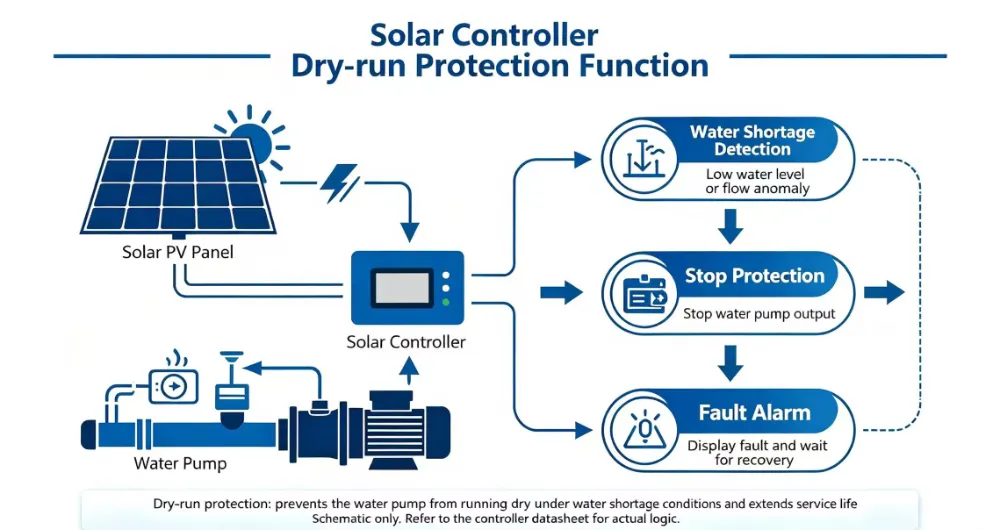

2. Kuinka aurinkopumppuohjain havaitsee kuivakäynnin

Kuivakäyntitapahtuman havaitsemiseen ei tarvita erityistä anturia. Ohjain voi jo "näkeä" sen moottorin sähköisen käyttäytymisen kautta. Useimmat Lead Pump -ohjaimet käyttävät yhtä tai useampaa seuraavista tavoista:

Älykäs osa on "automaattisen uudelleenkäynnistyksen" logiikka. Kun ohjain laukeaa kuivakäynnillä, se ei yksinkertaisesti pysähdy ja anna periksi. Se odottaa tietyn aikavälin (yleensä 5, 15, 30 tai 60 minuuttia) ja yrittää sitten uudelleen. Jos vettä on palannut, pumppu jatkaa toimintaansa automaattisesti – ei manuaalista nollausta, ei turhaa matkaa kaivoon. Jos ei, se suojaa pumppua ja odottaa uudelleen. Tämä sykli toistuu, kunnes vesi tulee takaisin.

3. Full Protection Layer Cake

Kuivakäynti on vain yksi uhista aaurinkopumppukasvot. Hyvin suunniteltu ohjain pinoaa useita suojakerroksia:

4. Vedenpinnan säätö — suora lähestymistapa

Elektroninen kuivakäynnin tunnistus reagoi, kun pumppu alkaa käydä kuivana. Vedenpinnan säätö on parempi: se pysäyttää pumpun ennen kuin se tapahtuu. On olemassa kaksi yleistä menetelmää, ja molemmat on yleensä kytketty suoraan ohjaimen tasoliittimiin.

Uimurikytkin (uimurikytkin / pallokelluke)

Mekaaninen kelluke ajaa veden pinnalla. Kun taso laskee alle asetusarvon, koskettimet avautuvat (tai sulkeutuvat) ja säädin pysäyttää pumpun. Kellukkeet ovat halpoja, kestäviä ja helppoja ymmärtää. Käytä yhtä kaivossa matalan tason katkaisuun ja toista säiliössä korkean tason katkaisuun, jotta säiliö ei pääse vuotamaan yli.

Elektrodit / anturit

Kaksi tai kolme ruostumatonta anturia lasketaan haluttuun leikkaussyvyyteen. Vesi täydentää pienjännitepiirin niiden välillä; kun taso laskee ja piiri katkeaa, pumppu pysähtyy. Antureissa ei ole liikkuvia osia, joten ne sopivat likaiseen tai roskaa sisältävään veteen, johon kelluja voi tarttua.

Lead Pump -ohjaimissa tasotulo on normaalisti pienjännite (kosketusturvallinen) ja se voidaan määrittää joko "lähellä käynnissä" tai "avoin käynnissä" riippuen kaapeleista. Mitä tahansa menetelmää käytätkin, langallinen tasokytkin ja ohjaimen elektroninen kuivakäynnin tunnistus antavat sinulle kaksi erillistä suojakerrosta – hihnan ja kannattimet, jotka pitävät valvomattoman aurinkopumpun hengissä.

5. Pumpun suojaaminen vesilähteestä

Elektroniikka voi tehdä vain niin paljon. Suuri osa "kuivakäynti-ongelmista" on todella asennusongelmia itse kaivossa.

· Aseta pumppu riittävän syvälle. Vedenoton tulisi olla reilusti alimman odotetun dynaamisen vedenpinnan alapuolella, ja varaa kausiluontoiselle laskulle.

· Huomioi imuaukko. Jätä kaivon pohjan yläpuolelle järkevä rako, jotta hiekka ja sedimentti eivät imeydy sisään.

· Yhdistä pumppu kaivon tuottoon. Jos pumppu on suurempi kuin kaivo pystyy lataamaan, se vetää kaivon alas ja laukeamissuojaa koko päivän – koko palautusnopeudelle, ei vain huipputarpeen.

· Katso nosto kesällä. Kostealla kaudella selviävä kaivo voi jäädä vajaaksi kuivalla kaudella; laske katkaisupäätä tai aseta korkeampi kuivakäyntiväli.

· Pintapumppujen imuletku on pidettävä ilmatiiviinä. Kaikki ilmavuoto rikkoo pohjaveden ja jäljittelee kuivaajoa.

6. Pumpun suojaaminen sähköisesti

Aurinkopumput sijaitsevat usein pitkän kaapelin päähän – erityisesti upotettavat yksiköt, joissa ryhmä on pinnalla ja pumppu on satoja metrejä porareiässä. Tämä etäisyys tuo esiin kaksi ongelmaa, jotka kannattaa suunnitella ensimmäisestä päivästä alkaen:

· Jännitteen pudotus. Ohut tai liian pitkä kaapeli varastaa hiljaa jännitteen; pumppu näkee vähemmän kuin ryhmä tuottaa ja toimii hitaasti tai alijännitesuojan reunalla. Kokoa johdin reilusti ja pidä juoksut mahdollisimman lyhyinä.

· Ylijännite ja salama. Pitkät paneelin ja ohjaimen väliset ajot poimivat aiheuttamia piikkejä. Asenna ylijännitesuoja ohjaimeen, maadoita pumpun runko ja paneelien rungot ja pidä ryhmän johdotus siistinä.

· Oikea napaisuus ja tiukat liittimet. Käänteinen napaisuus on yleisin asennusvirhe; tarkista kaksi kertaa ennen ensimmäistä käynnistystä ja kiristä jokainen liitin oikein.

Erillinen artikkeli kaapelin mitoituksesta ja jännitehäviön laskemisestaaurinkopumputon tulossa; toistaiseksi sääntö on yksinkertainen – älä koskaan alikokoa kaapelia säästääksesi vähän kuparia, koska tappio maksetaan joka aurinkoinen tunti järjestelmän eliniän ajan.

7. Älä anna ylimitoituksen tuhota suojasi

Paradoksaalista kyllä, liian suuri pumppu on yleinen syy, miksi suoja laukeaa jatkuvasti. Jos pumppu on paljon vahvempi kuin kaivo pystyy toimittamaan, se laskee vedenpinnan muutamassa minuutissa, kuivakäyntisuoja käynnistyy, kaivo palautuu hitaasti ja sykli toistuu – pumppu viettää iltapäivän laukaisussa pumppaamisen sijaan. Korjaus ei ole suojauksen poistaminen käytöstä (älä koskaan tee sitä), vaan:

· Valitse malli, jonka virtaus vastaa kaivon realistista latausnopeutta.

· Käytä muuttuvanopeuksista / MPPT-käyttöä, jotta pumppu hidastuu sen sijaan, että se pysähtyisi, kun taso laskee.

· Aseta pidempi automaattisen uudelleenkäynnistyksen aikaväli, jotta kaivo ehtii palautua yritysten välillä.

· Lisää varastosäiliö ja käytä pumppua säiliön täyttämiseksi sen sijaan, että yrität vastata kysyntään suoraan.

8. Vianetsintä: Hälytysten lukeminen

Vikakoodit vaihtelevat säätimen mallin mukaan. Säilytä aina ohjaimen käsikirja asennusmuistion kanssa ja valokuvaa johdot ennen kuin kosket mihinkään. Jos olet epävarma, lähetä koodi ja lyhyt video tehtaalle — Lead Pump tukee asiakkaita kiinaksi, englanniksi ja ranskaksi.

9. Yksinkertainen suojauksen tarkistuslista

· Kuivakäynnin tunnistus käytössä ja valittuna realistinen automaattisen uudelleenkäynnistyksen aikaväli.

· Matalan tason katkaisuanturi tai uimuri asennettu kaivoon.

· Säilytyssäiliöön asennettu korkeatasoinen uimuri.

· Pumppusarja kauden alimman vedenpinnan alapuolella marginaalilla.

· Juoksua varten oikean kokoinen kaapeli; liittimet kiristetty.

· Asennettu ylijännitesuoja; pumpun ja paneelien rungot maadoitettu.

· Säädin varjostettu ja tuuletettu.

· Pumpun virtaus vastaa kaivon palautumisnopeutta.

· Manuaalinen ja vikakoodiluettelo on tallennettu asennuksen lähelle.

10. Yleiset virheet

· 1. Kuivakäyntisuojan poistaminen käytöstä, koska se laukeaa jatkuvasti – korjaa sen sijaan syy, älä koskaan suojaa.

· 2. Liian suuren pumpun ostaminen heikkoon kaivoon ja sen jälkeen kamppailua vastaan ​​koko kauden.

· 3. Älä koskaan asenna tasokytkintä, luota vain elektroniseen tunnistukseen.

· 4. Katkaisun anturi asetetaan liian korkealle, jotta pumppu pysähtyy, kun vettä on vielä runsaasti.

· 5. Alimitaa kaapeli, jotta alijännitesuoja laukeaa iltapäivällä.

· 6. Ohjaimen jättäminen täysin auringonpaisteeseen ja pumpun syyttäminen ylikuumenemisesta.

· 7. Ei ylijännitesuojaa pitkällä, paljaalla paneelikäytöllä.

· 8. Pumpun käynnistäminen ennen vedenpinnan tarkistamista pitkän kuivuuden jälkeen.

11. FAQ

K: Voinko käyttää aurinkopumppua ilman kuivakäyntisuojausta?

V: Teknisesti kyllä, käytännössä ei koskaan. Kuivakäynti voi tuhota moottorin minuuteissa jaaurinkopumputjuosta valvomatta. Jokainen Lead Pump -ohjain sisältää kuivakäynnin tunnistuksen – kytke se aina ja ota se käyttöön.

K: Mitä pumppu tekee, kun kuivakäyntisuoja laukeaa?

V: Se pysähtyy, odottaa asetetun aikavälin (usein 5–60 minuuttia) ja käynnistyy sitten automaattisesti uudelleen testatakseen, onko vettä palannut. Jos ei, se suojaa pumppua uudelleen ja odottaa. Manuaalista nollausta ei tarvita.

K: Tarvitsenko sekä uimurikytkimen että elektronisen kuivakäyntitunnistimen?

V: Ihannetapauksessa kyllä. Tasokytkin pysäyttää pumpun ennen kuin se käy kuivaksi; elektroninen tunnistus toimii varana, kun taso laskee odotettua nopeammin. Kaksi erillistä kerrosta ovat turvallisempia kuin yksi.

K: Miksi pumppuni laukeaa joka iltapäivä?

V: Melkein aina, koska pumppu on suurempi kuin kaivon talteenottonopeus, joten se vetää kaivon alas. Muuta pumpun kokoa, hidasta sitä nopeussäätimellä tai pidennä uudelleenkäynnistysväliä – älä poista suojausta käytöstä.

K: Mistä tiedän, oliko laukaisu kuivakäynti vai alijännite?

V: Vikakoodi tai olosuhteet kertovat sinulle. Kuivakäynti tapahtuu yleensä, kun veden taso on alhainen tai pitkän pumppauksen jälkeen; alijännite ilmenee tyypillisesti iltapäivällä tai pitkän kaapelin aikana. Yllä oleva vianetsintätaulukko kartoittaa oireet syihin.

K: Toimiiko suojaus samalla tavalla AC/DC-hybridipumpuissa?

V: Kyllä. Hybridipumput säilyttävät samat säätimen suojaukset – kuivakäynti, yli-/alijännite, ylivirta ja ylilämpötila – ja yksinkertaisesti vaihtaa aurinkoenergian ja verkko-/generaattoritulon välillä.

K: Mitä sertifikaatteja ja takuuta tarjoat?

V: CE-, RoHS- ja ISO 9001:2015 -sertifikaatti, 2 vuoden pumpun rungon takuu ja 1 vuoden ohjaimen takuu – vialliset yksiköt vaihdetaan (FOB Kiina, ei kysymyksiä).

K: Voinko tilata näytteen ensin?

V: Kyllä – 1-5 yksikköä testausta varten. Tukkumyynti on yli 50 yksikköä mallia kohti, ja OEM alkaa 50 yksiköstä mallia kohden mukautetun tuotemerkin, pakkauksen ja jännitteen/taajuuden mukaan.
